Část pátá Béda + Varieze

Část pátá  – experimentální házecí kluzák Béda - pokračování.

Dnes si model Béda vyrobíme dalším způsobem. Ke stavbě modelu budeme potřebovat : lepidlo UHU Holz Leim  nebo jeho alternativu - lepidlo Perfekt G , polystyrénový box pro přepravu teplého jídla (získáte v jakékoliv restauraci) a brusnou houbičku.

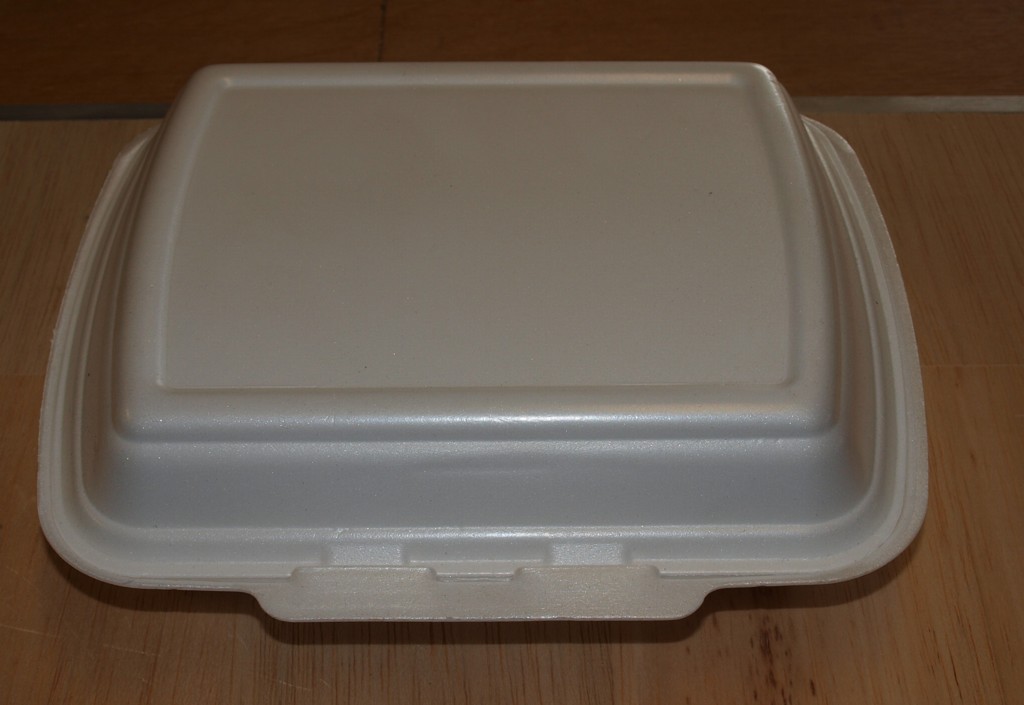

K výrobě křídla tentokrát použijeme polystyrénový box na jídlo.

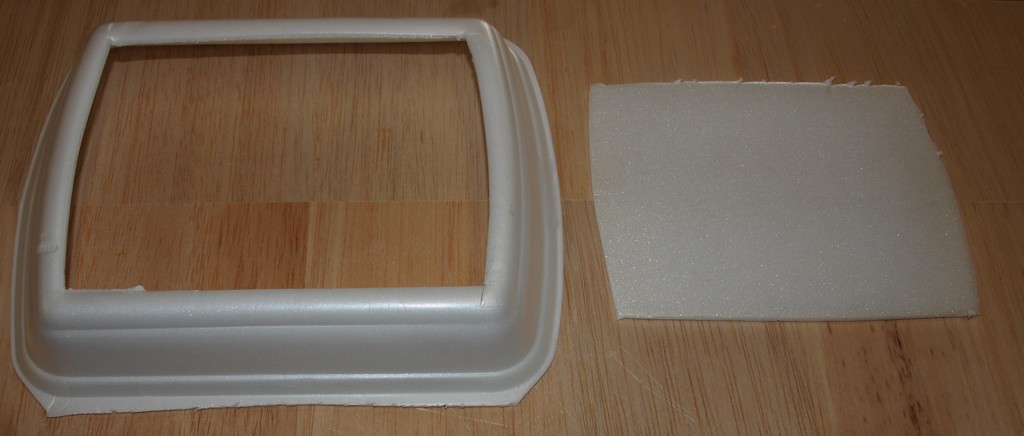

Z jeho rovných částí vyřežeme nebo vystřihneme materiál pro výrobu křídla nebo ocasních ploch. Výrobu křídel začneme obkreslením šablony křídla „A“ z minulé vystřihovánky na vyříznutou destičku z polystyrénového boxu. Dbáme na to, abychom neplýtvali materiálem.

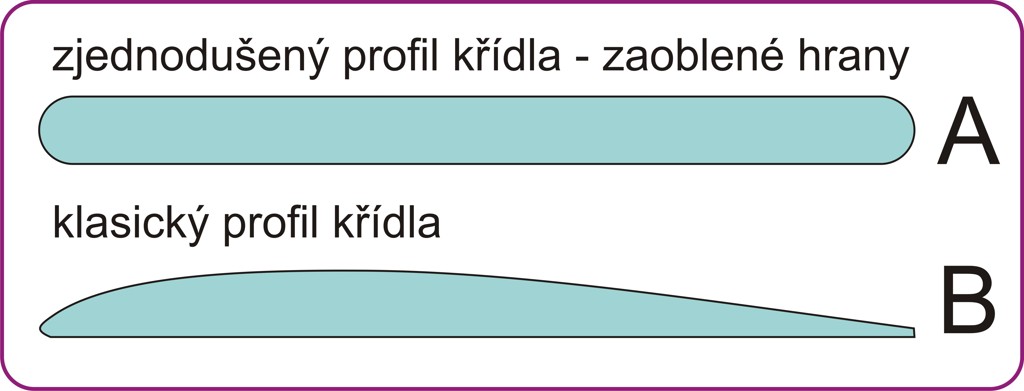

Křídlo buďto vyřízneme ostrým zalamovacím nožem, nebo ho vystřihneme ostrými nůžkami. Stejně tak vyrobíme i druhou polovinu křídla. Obě poloviny přiložíme k sobě a obrousíme je brousítkem tak, aby obě poloviny měly stejný tvar. Nyní můžeme hrany křídla obrousit brusnou houbičkou dokulata (zjednodušený profil křídla), nebo můžeme vybrousit klasický a výkonnější.

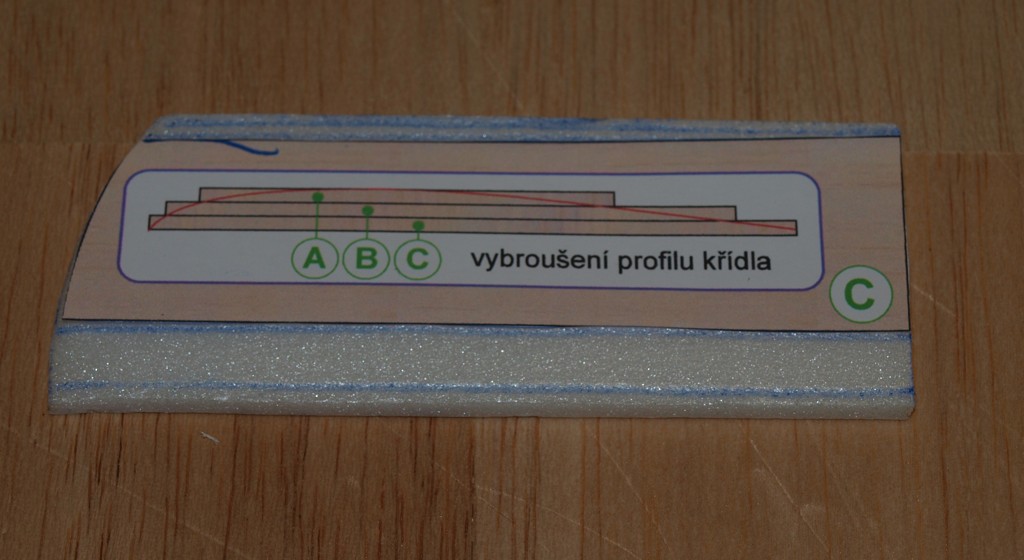

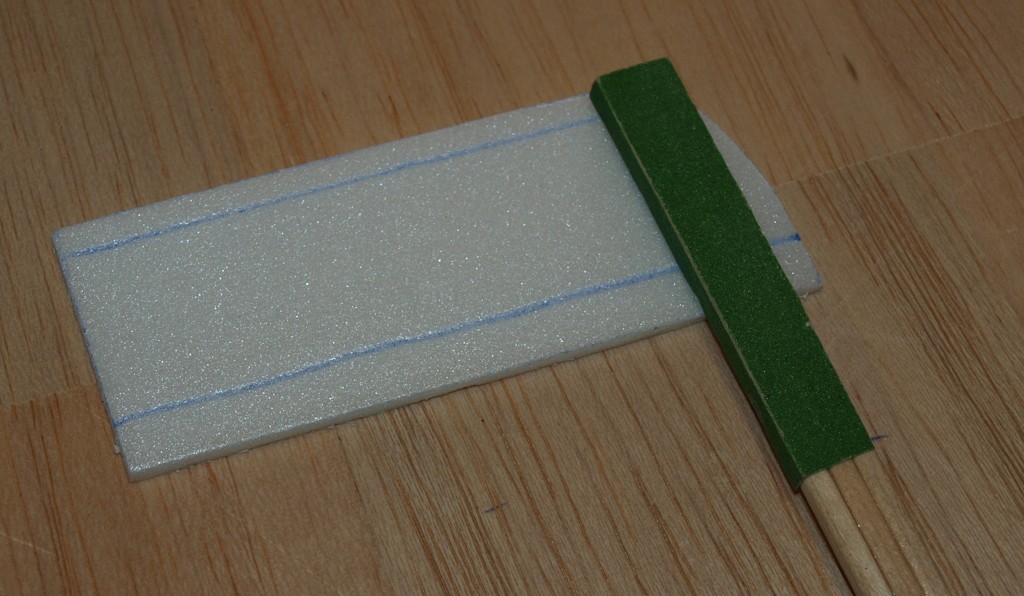

Pro výrobu křídla s klasickým vybroušeným profilem použijeme šablony použité při výrobě kaskádovitého profilu křídla z minulého čísla časopisu. Šablony postupně obkreslíme na každou polovinu křídla.



Brousítkem pak opatrně brousíme hrany tak, jako když jsme v minulém čísle časopisu brousili z kaskádovitého profilu křídla profil klasický.  Brousíme opatrně, protože polystyrén je mnohem měkčí materiál než balsa a mohli bychom snadno křídlo poškodit. Po vybroušení hrubého profilu křídla ho dočistíme brusnou houbičkou. Obě poloviny křídla k sobě slepíme lepidlem UHU nebo Perfekt do příslušného vzepětí. Necháme řádně zaschnout, nejlépe do druhého dne.

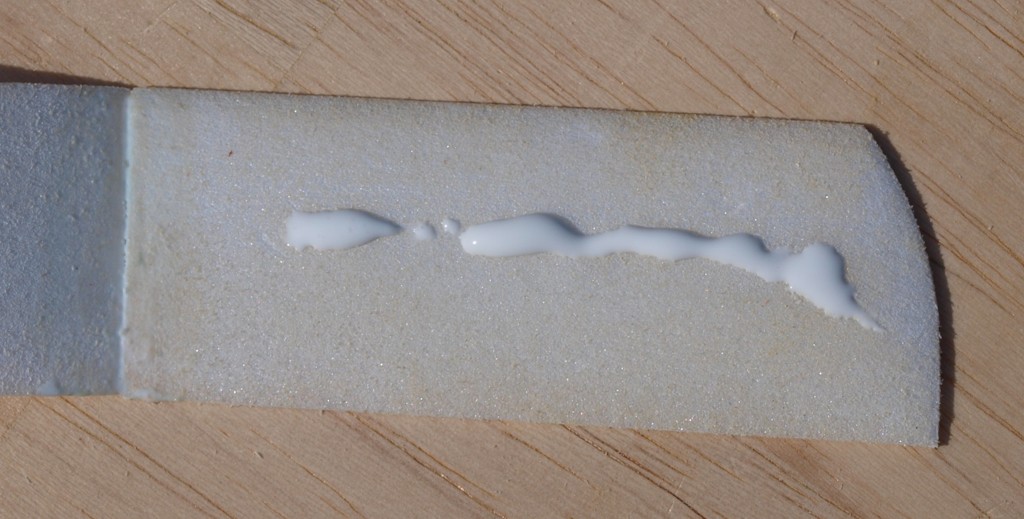

Všimněte si, že broušením křídla jsme narušili původní pevnou strukturu použitého materiálu. Teď bychom se měli rozhodnout, jakým způsobem budeme model vlastně používat. Pokud budeme s modelem létat například v tělocvičně, můžeme ho takto nechat. Povrch obroušené horní strany křídla je pro tento druh létání optimální.  Křídlo bude lehčí a s modelem bude dosahovat delších letů. Pokud plánujete s modelem létat i venku, musíte pevnou vrstvu křídla opět obnovit. To provedeme "lakováním" vrstvičkou lepidla. Naneseme trochu lepidla na křídlo a štětcem ji pečlivě po něm rozetřeme. Lepidlo nanášíme pouze na obroušené ploše křídla. A opět necháme zaschnout.

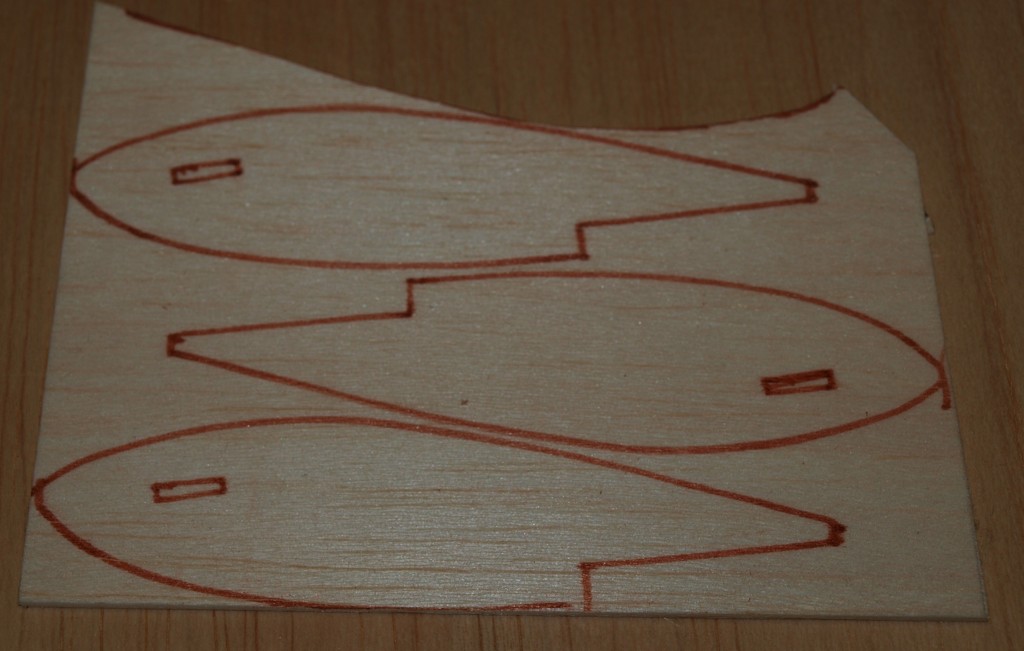

Nejlépe do druhého dne. Tímto "lakováním" jsme křídlo nejenom vyztužili, ale i ochránili proti vniknutí vody z okolního prostředí (mokrá tráva). Model s tímto typem křídla je většinou lehčí než model s klasickým balsovým křídlem, proto si s ním v klidném počasí (nebo v tělocvičně) zalétáte lépe než s křídlem z ostatních materiálů. Křídlo bude také méně náchylné k poškození. Ocasní plochy modelu pak můžete vyrobit stejným způsobem. Jenom je nebrousíme do profilu (jako křídlo), ale pouze je ztenčíme na sílu cca 1 mm. Hlavici trupu dnes vyrobíme ze čtyř vrstev středně tvrdé balsy 1 mm. Nejprve obkreslíme pomocí šablony tvar hlavice na balsové prkénko. Potom hlavici opatrně vyřízneme tak, jak jsme se to učili minule a opět ji použijeme jako šablonu pro výrobu dalších vrstev hlavice. Dbáme na úsporu materiálu.  Pozor, delší strana hlavice bude vždy po létech materiálu. Vrstvy hlavice k sobě slepíme, hlavici obrousíme a model dolepíme klasickým způsobem, který již znáte z minulých čísel receptáře. Balsovou hlavici je také potřeba „nalakovat“. K „lakování“ opět použijeme lepidlo. Tentokrát hlavici potřete lepidlem UHU Hart. Lepidlo neroztírejte štětcem, ale kouskem lipové špejle (štětec byste již nerozlepili).

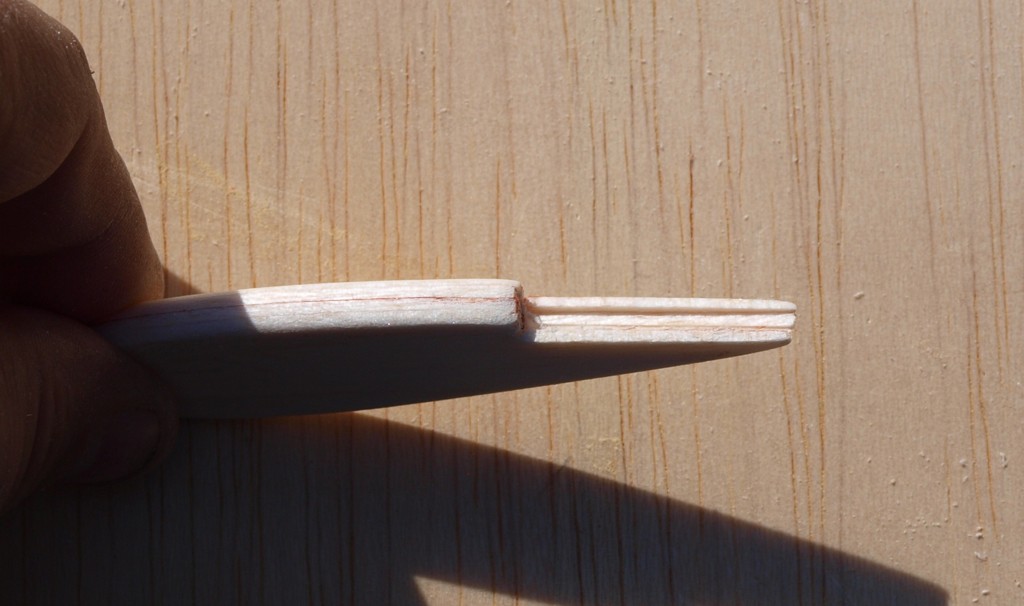

Model si můžete slepit i trochu jiným způsobem. S motýlkovými ocasními plochami. Ve dvou prostředních vrstvách hlavice, před jejich slepením, prořízneme zářez pro lištu hlubší o cca 1 mm. Po slepení hlavice modelu nám pak v prostoru pro lištu trupu vznikne jakýsi žlábek.

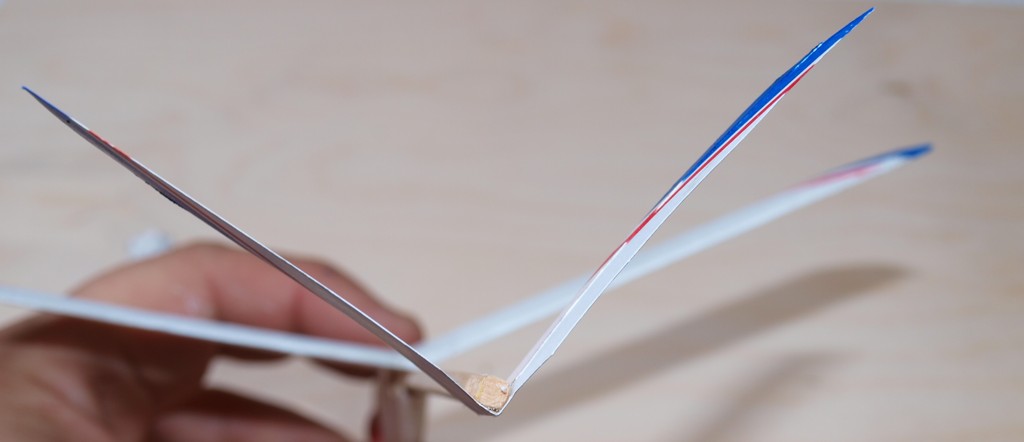

Lištu trupu pak do hlavice vlepíme jednou její hranou (viz obrázek). Přilepíme ji lepidlem UHU Hart a necháme zaschnout. Potom, v místě přilepení křídla, srazíme hranu lišty (vybrousíme na liště malou plošku pro přilepení křídla). Nyní si slepíme novou alternativní výškovku modelu. Výškovku a výztuhu k sobě slepíme již ohnutou. Ohneme ji do pravého úhlu. Pravý úhel je například každý roh stránky Vašeho časopisu. Roh stránky můžeme tedy použít jako šablonu pro ohnutí naší nové výškovky. Po zaschnutí ji přilepíme k liště trupu.

Nakonec přilepíme křídlo modelu. Stejným způsobem jako s modelem Béda můžete experimentovat i s našimi předchozími modely. Náš první model Arrow s balsovou hlavicí a polystyrénovým křídlem létá také velice hezky. Při experimentech s modely dbejte na souměrnost nosných ploch a dodržení těžiště.

Model kachní koncepce VariEze.

Nevím proč, ale všem modelům (i velkým letadlům), které mají výškovku v přední části trupu (před křídlem), se říká „kachna“.  Kachní koncepce má své výhody i nevýhody. K ověření letových vlastností slouží naše dnešní vystřihovánka. Vychází ze skutečného oblíbeného letadla VariEze konstruktéra Burta Rutana, které poprvé vzlétlo v roce 1975.

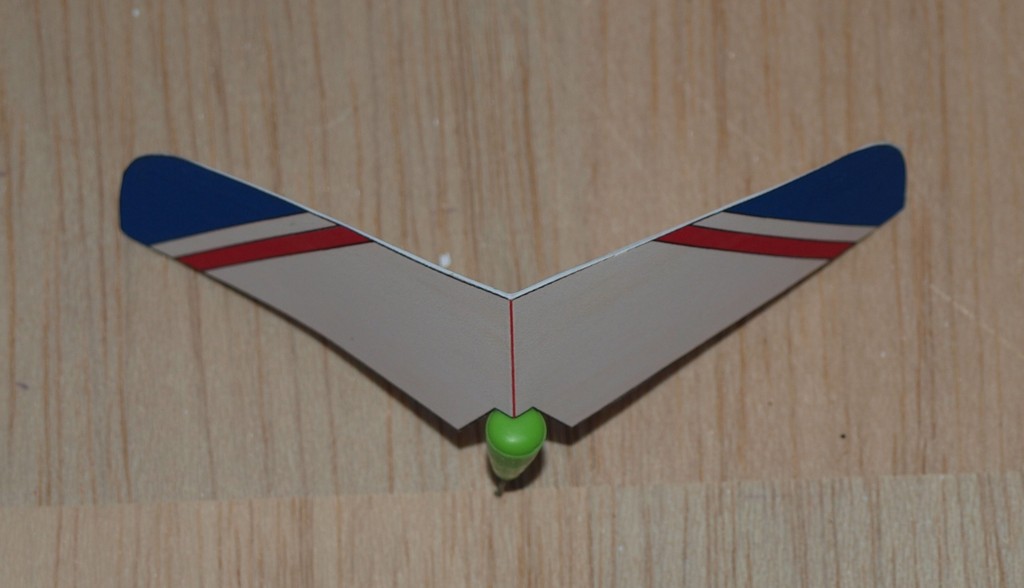

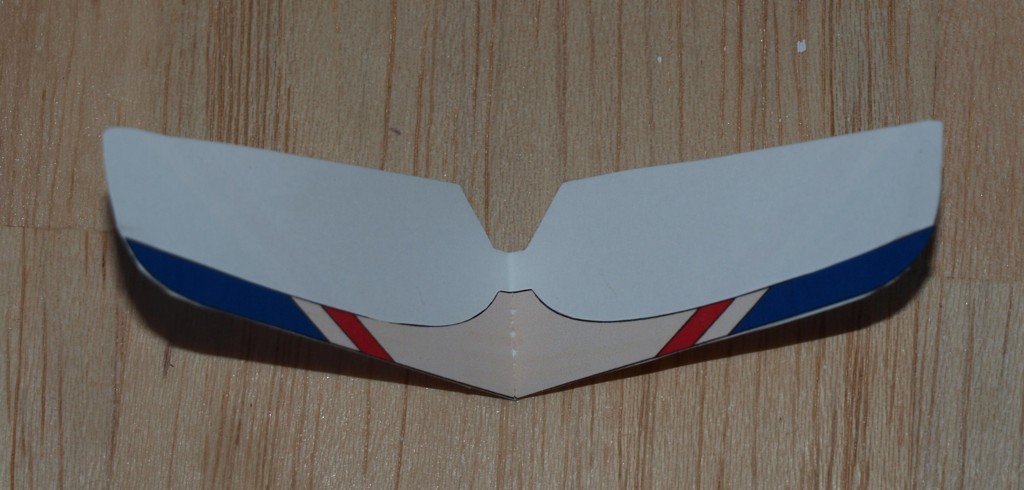

Model můžete slepit jako papírovou vystřihovánku (tak jak to již umíte). Tentokrát křídlo i výškovku vyztužte drátem.

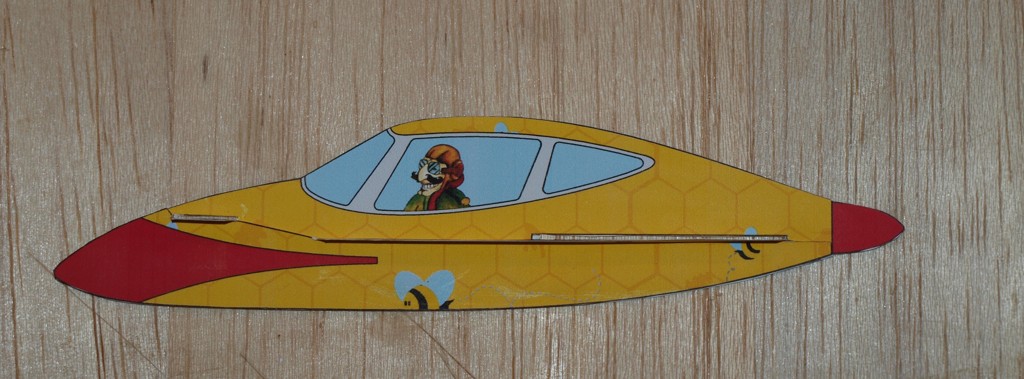

Trup také můžete vyříznout ze dvou vrstev střední balsy o síle 1mm. Ale není to povinnost, záleží jenom na Vás, jak si model upravíte.

U tohoto modelu je důležité zachování celkové rovinnosti ploch. Jak obou nosných ploch, tak trupu modelu. Při zalétání si pak všimněte, že zatímco u modelů s výškovkou vzadu korigujete stoupání modelu přihýbáním výškovky nahoru, u modelů kachní koncepce ji musíte naopak přihýbat dolů. Pro jistotu stručně ke stavbě modelu. Červené čáry v naší dnešní vystřihovánce znamenají hranu ohnutí jednotlivých dílů. Při lepení křídla č.1 a výztuhy č.2 si neslepte plošky na konci obou dílů. Budeme k nim lepit směrovky č.7. Lepení trupu zahájíme slepením obou dílů č.3, které po zaschnutí prořízneme (otvor pro křídlo a VOP). K nim postupně z obou stran přilepíme výztuhy č.4 a5. Potom vlepíme do trupu křídlo modelu. Po zaschnutí přilepíme seshora i zespodu výztuhy křídla č. 6 a VOP. Nakonec postupně přilepíme ke koncům křídel směrovky č.8. Nejprve „zasunovací“ a potom krycí.

Model dovážíme a zalétáme. Pokud má při zalétání tendenci padat po křídle, přihněte mu klapky hlavního křídla trochu nahoru. Po úspěšném zalétání zapíchněte zespodu do trupu špendlík (2 cm od špičky trupu modelu), abyste mohli model také vystřelovat.

Fotogalerii ke stavbě modelu najdete zde.

   Soubor s vystřihovánkou naleznete zde.
