Část sedmá – mini Adam.

Dnes si vyrobíme větší házedlo mini Adam. Zaměříme se na jednoduchou konstrukci křídla, potaženého papírem. Většinu materiálu již máme nakoupenou z minulých projektů. Budeme tedy potřebovat pouze potahovací papír. Pokud máte ve vašem okolí modelářskou prodejnu, kupte si jeden nebo více archů klasického středně tlustého potahovacího papíru ( nekupujte ale Vlies ). V případě nouze postačí barevný hedvábný balicí papír. Měli by ho mít v každém větším papírnictví.

Konstrukce modelu mini Adam je navržena tak, abyste zpracovali co nejvíce zbytků z jiné výroby. Je jednoduchá, bez záludností a lze ji aplikovat na všechny modely, které jsme již vyráběli.

Křídlo je vytvořeno pouze z lišt či „pásků“ které si můžete nařezat téměř z čehokoliv. Model lepte nejlépe lepidlem UHU Hart.

Stavbu modelu zahájíme tím, že si vytiskneme výkres, který překryjeme igelitovou fólií a přišpendlíme ho na pracovní desku. Překrytí fólií je důležité, zabrání přilepení dílů k plánu modelu. Pak si nařežeme potřebné pásky podle výkresu. Vybíráme kvalitní balsu, na pevnostní díly tvrdší a na horní pásky žeber měkčí (aby se dala pohodlně ohnout). Pro nařezání pásků můžeme také využít balsoříz. Je to pomůcka, na které si nastavíte potřebnou šířku pásku a pak přejetím po prkénku balsy uříznete všude stejně široký pás. Chce to trochu cviku, ale někdy je to bezpečnější než práce s nožem.

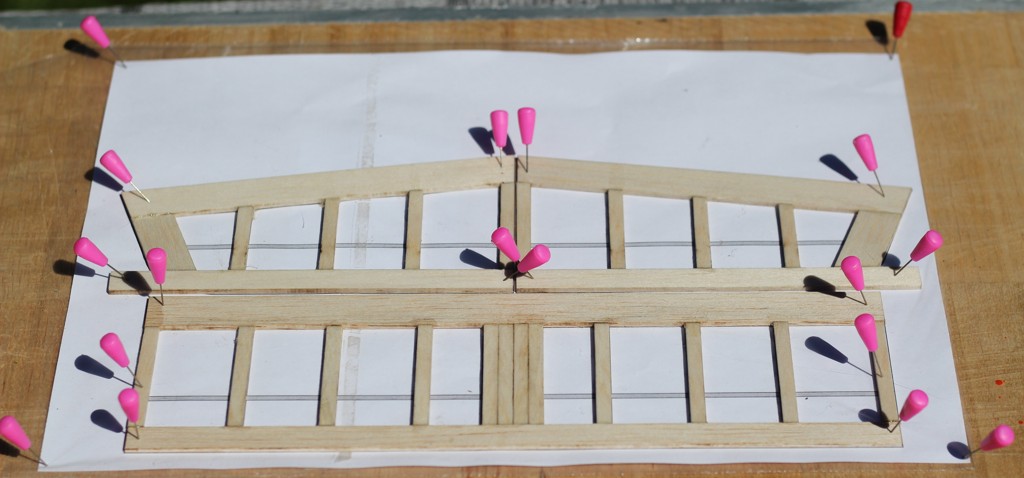

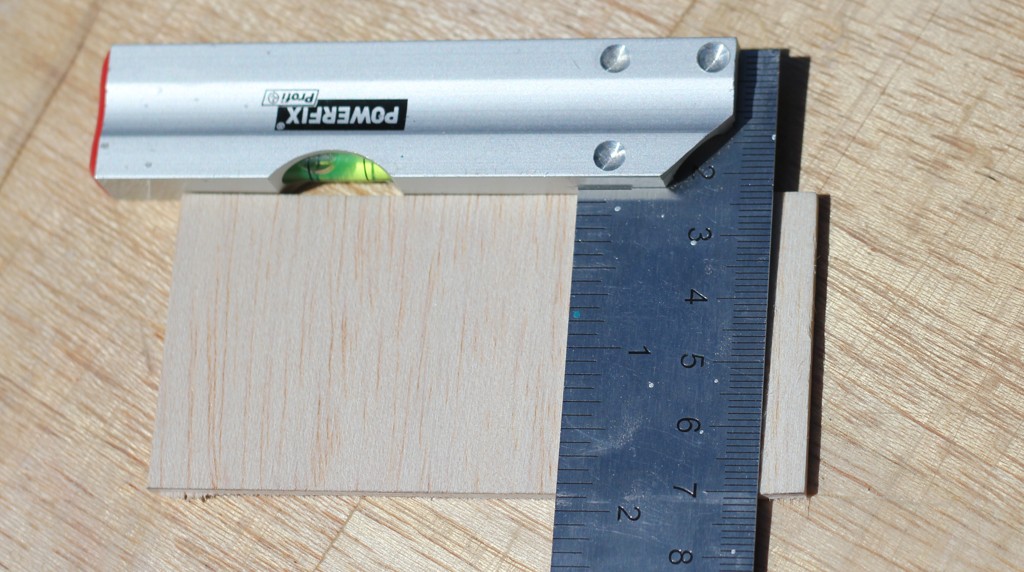

Pokud balsoříz nevlastníte, stačí, když si pásky nařežete tak, jak to již umíte, pomocí ocelového pravítka či úhelníku. Nejprve si uřízněte z prkénka tvrdší balsy 2 mm plátek dlouhý 250 mm. Tvrdší balsa zpevní konstrukci křídla. Postupně si ostrou tužkou naznačte jednotlivé míry lišt podle výkresu. S pomocí ocelového úhelníku pomalu a více tahy nařežte pásky balsy podle potřeby. Pracujte opatrně. Spěch většinou nevede k dobrému výsledku. Balsu nemusíte proříznout úplně. Stačí ji naříznout do jejích cca ¾. Pak pásek z prkénka již snadno odlomíte. Náběžnou a odtokovou lištu křídla přišpendlete na plánek modelu.

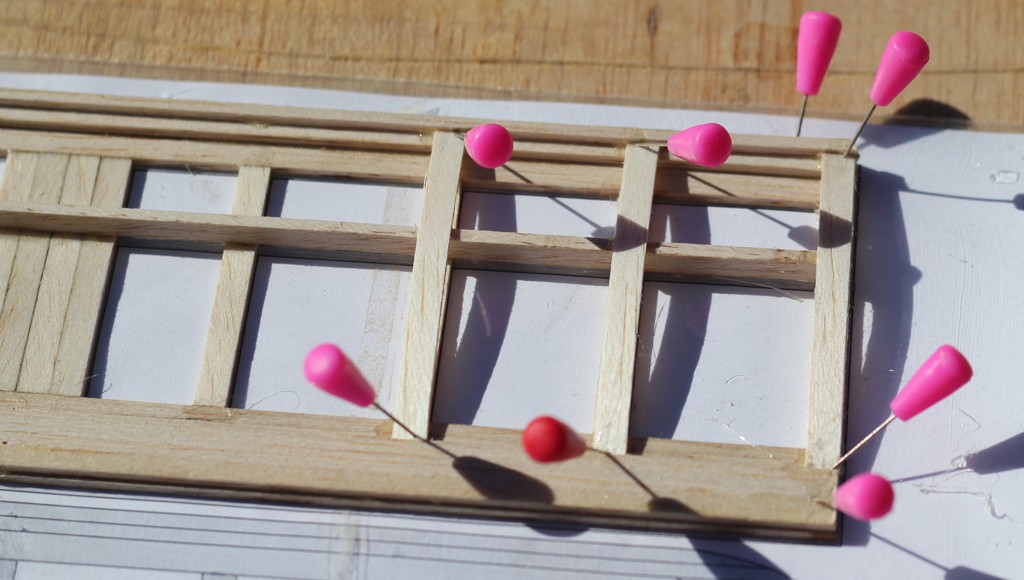

Potom si uřízněte z prkénka tvrdší balsy 2 mm plátek o délce 46 mm. Z něj nařežte stejným způsobem pásky spodního dílu žeber. Žebra postupně vlepte mezi náběžnou a odtokovou lištu křídla. Vše nechte dobře zaschnout. Potom z tvrdší balsy 2 mm opatrně uřízněte hlavní nosník křídla.

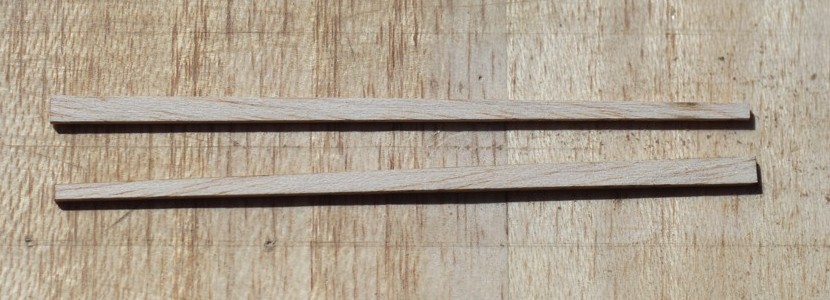

Nosník konců křídla (uší) je na konci zúžený na 3 mm. Tvrdší balsu nosníku je dobré řezat žiletkovou pilkou. Přilepte hlavní nosníky křídla na spodní žebra křídla a opět nechte zaschnout. Postupně si nařežte ostatní „dlouhé“ lišty křídla. Pro tyto pásky použijte balsu měkčí. Měkčí balsa se vám bude lépe brousit do požadovaného profilu křídla.

Lišty postupně ke křídlu přilepte a opět nechte zaschnout. Z měkčí balsy 1mm nařežte proužky dlouhé 60 mm +.

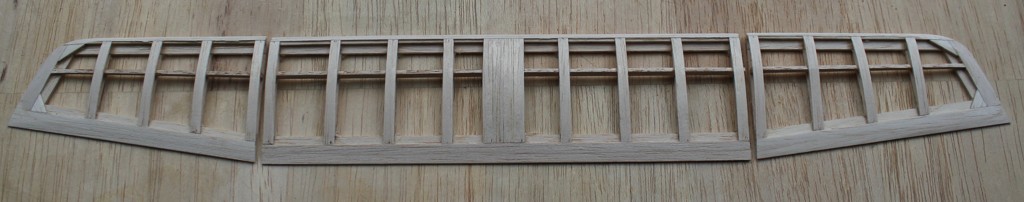

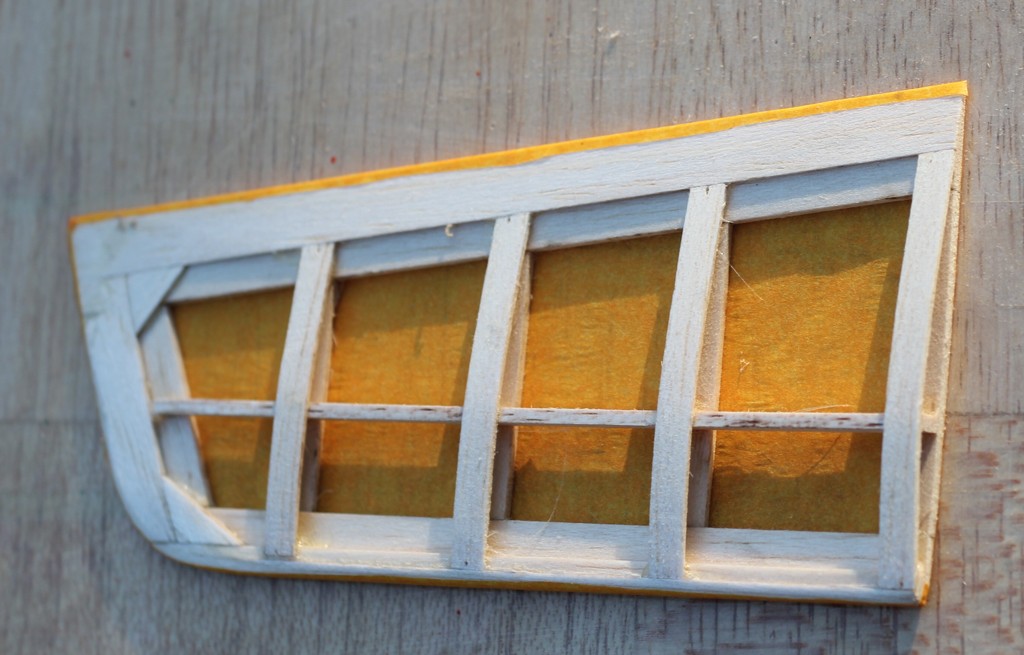

Znaménko plus v našem případě znamená, že pokud pásek balsy, který měl být dlouhý 60 mm, měří 61 nebo 62 mm je to v pořádku. Nesmí být ale kratší než 60 mm. Pásky postupně ohněte od náběžné hrany křídla přes nosník křídla k odtokové liště křídla. Pásky přilepte, přišpendlete a nechte dobře zaschnout. Pokud pásek nejde dobře ohnout nebo praská, použili jste na žebra příliš tvrdou balsu. Pomůžete si tím, že pásky zúžíte z pěti na tři milimetry. Pak půjdou ohnout snáze. Do konců křídla vlepte trojúhelníkové výplně. Díly křídla postupně vybruste do potřebného profilu. Pracujte pomalu a precizně. Kvalitní vybroušení profilu má velký vliv na letové vlastnosti modelu. Všimněte si, že jednotlivé vrstvy lišt jsou dobře identifikovatelné. Nejvíce je to viditelné na náběžné liště středu křídla. Po obroušení křídla by tmavší linky lepidla mezi vrstvami měly být v ideálním případě rovnoběžné. Konce křídel (uší) vybruste „do ztracena“.

Nyní části křídla potáhneme papírem. Potáhněte nejprve spodní rovnou plochu a potom horní. Začneme tím že si ustřihneme papír s přesahem cca 1 cm. Potom natřeme kostru křídla lepidlem z lepicí tyčinky (třeba Herkules)

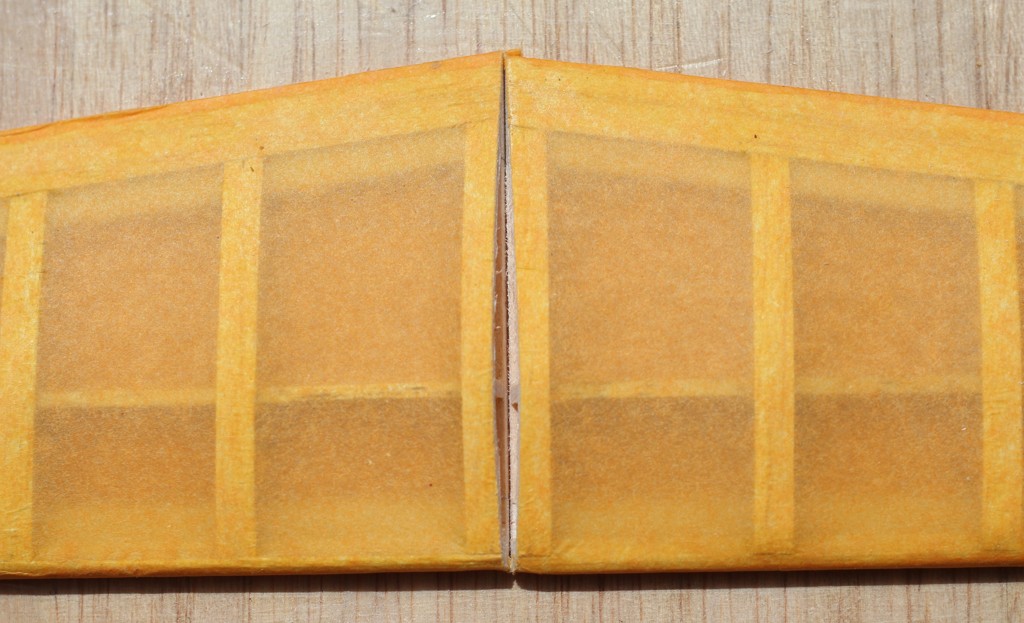

Přiložíme papír a opatrně přihladíme. Ideální je, když po přilepení na křídlo nemá papír žádné vrásky. Ale není to podmínkou. Po zaschnutí odstřihneme přečnívající papír cca 2 mm od okrajů křídla. Lepicí tyčinkou přemázneme okraje křídla a papír k nim prstem přihladíme. Stejným způsobem postupujeme i na horní straně křídla. Video potažení křídla modelu naleznete na www.youtube.com  po zadání  „potahování papírem“.

Po zaschnutí vybrousíme díly křídla do potřebného vzepětí. Uděláme to tak, že na hranu pracovní desky přiložíme hranu středu křídla. Druhou stranu podložíme na výšku poloviny vzepětí (25-30 mm). Potom brousítkem obrousíme spojové žebro do jedné roviny se spodní plochou pracovní podložky.

Stejně postupujeme i u uší křídla. Potom díly křídla k sobě slepíme a necháme dobře zaschnout. Pokud jste potahovali modelářským potahovacím papírem, tak postupně nalakujte křídlo dvěma vrstvami zaponového laku.

Pokud jste použili hedvábný papír, stačí křídlo postříkat trochou vody z rozprašovače a nechat ho dobře zaschnout. Potom i tento papír přelakujte jednou vrstvou hustšího zaponového laku. V obou případech vám zmizí vrásky z křídla a potah se hezky vypne. Zbytek modelu slepte běžným způsobem, který již znáte z minulých čísel receptáře.
