Část třetí Fanda a Ferda

Část třetí – vystřelovací modely Ferda a Fanda

Dnes budeme ke stavbě modelů potřebovat několik dalších věcí. Nejdůležitějším materiálem dnes budou lišty o průřezu 4x4mm. Pokud máte ve svém okolí modelářskou prodejnu můžete je v ní zakoupit. Pokud ne, kupte si v prodejně domácích potřeb špejle na špíz. Nejlépe lipové ty co jsou na fotografii. Dále pak brusný papír o zrnitosti 100 až 150, modelínu, lepidlo UHU Hart, delší gumičku do vlasů a hliníkovou vidličku (co nejširší).

Nejprve si vyrobíme brousítko a prak.

Z lišt vyrobíme 3 díly dlouhé 14 cm.  Lišty zkrátíme tak, že je v požadovaném místě obkroužíme nůžkami. Jako bychom stříhali papír, ale místo papíru vložíme lištu. V liště vytvoříme drážku (viz. obrázek). Pak stačí lištu trochu ohnout a ona se v místě drážky ochotně zlomí. Mohli bychom použít nůž, ale v rámci bezpečnosti práce ho ještě nepoužijeme. Všechny lišty k sobě slepíme delší stranou. Vznikne nám jakási destička.  Nůžkami vystřihneme z brusného papíru obdélník o rozměru 18 x 80mm. Na kratších stranách odměříme 12 mm, přiložíme pravítko a nůžkami vytvoříme rýhu. Ohneme ho podle rýhy do pravého úhlu a přilepíme ho na jednu stranu destičky ( viz. fotografie.)

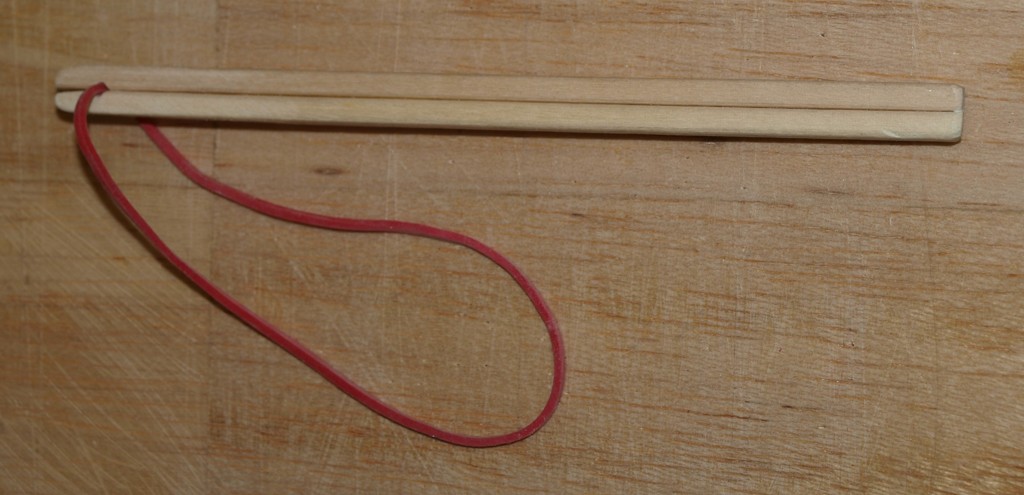

Stejným způsobem jako u brousítka si připravíme ještě 2 lišty. Opět dlouhé 14 cm. U jedné z lišt sbrousíme jeden z jejich konců kónicky o cca 1 mm v délce do 10 mm. Zároveň hranou brousítka vybrousíme v obou lištách drážku. (viz. obrázek) Lišty slepíme k sobě a necháme je dobře zaschnout. Dbáme na to, abychom si nezalepili vybroušené tvary lišt. Po zaschnutí lišty brousítkem začistíme a protáhneme drážkou gumové oko. (delší gumička do vlasů) Tím jsme si vytvořili jednoduchý prak pro vystřelování modelů.

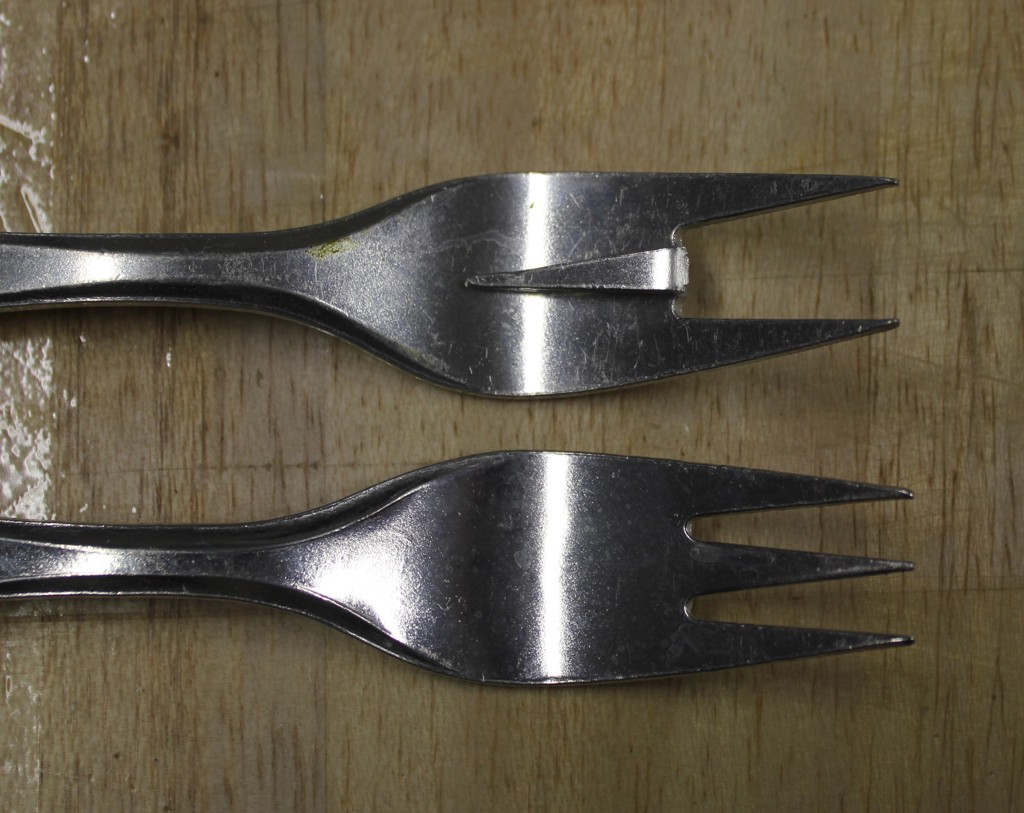

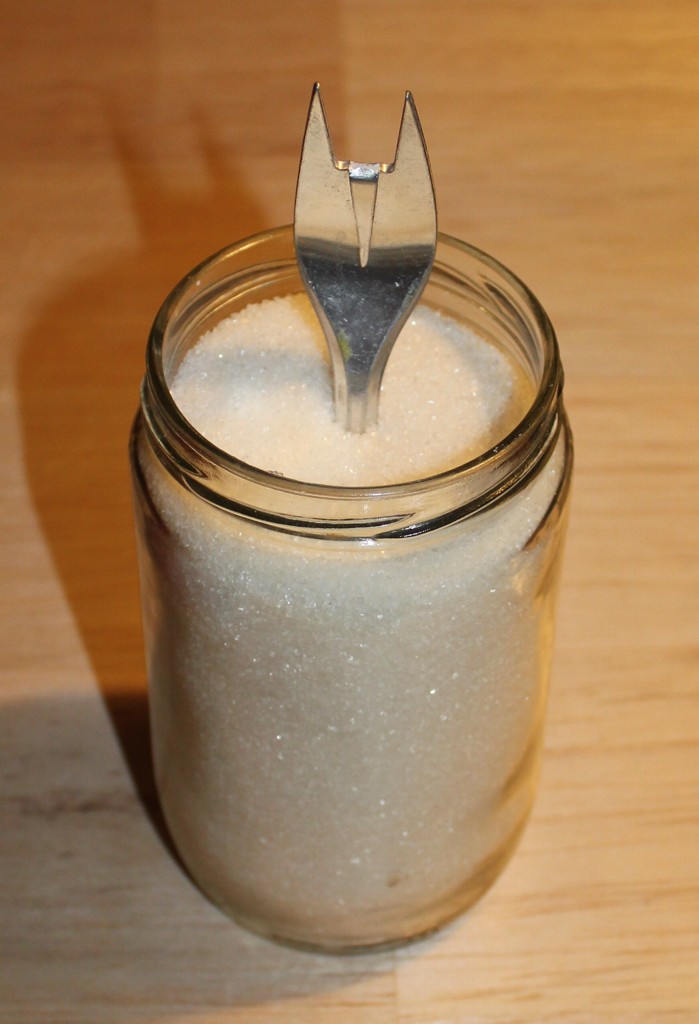

Dále si z hliníkové vidličky vyrobíme pomůcku pro vyvážení modelů. Nejprve vidličce ohneme její prostřední hroty. Toto nedělejte sami, poproste někoho dospělého. Pro Vás to prozatím není bezpečné. Vidličku potom zapíchněte do nějaké těžké základny (květináč). V našem případě jsme použili nádobu s cukrem. (viz. fotografie v minulém sešitu)

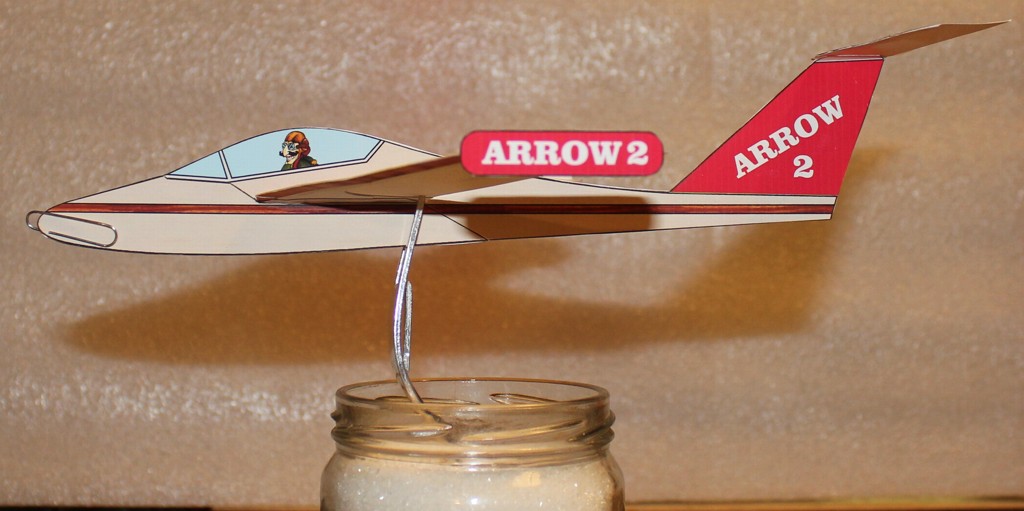

Tuto pomůcku použijeme k vyvážení modelů před jejich zalétáním. Těžiště modelu je místo, ve kterém by měl model položený do vyvažovačky setrvat ve vodorovné poloze. Naše dnešní modely mají těžiště vyznačené na křídle modelu černobílým kolečkem. Rovnovážný stav modelu docílíme přidáváním nebo ubíráním modelíny v přední části modelu. Pokud máte model správně vyvážený, měl by létat od prvního hodu. Let modelu pak již budete korigovat pouze nastavením kormidel. Při vyvažování modelu si můžete pomoci tím, že model do vyvažovačky, v místě těžiště, opatrně trochu zamáčkneme (v křídle modelu nám vzniknou drobné důlky). Model pak bude ve vyvažovačce lépe držet.

Vystřelovací modely Ferda a Fanda

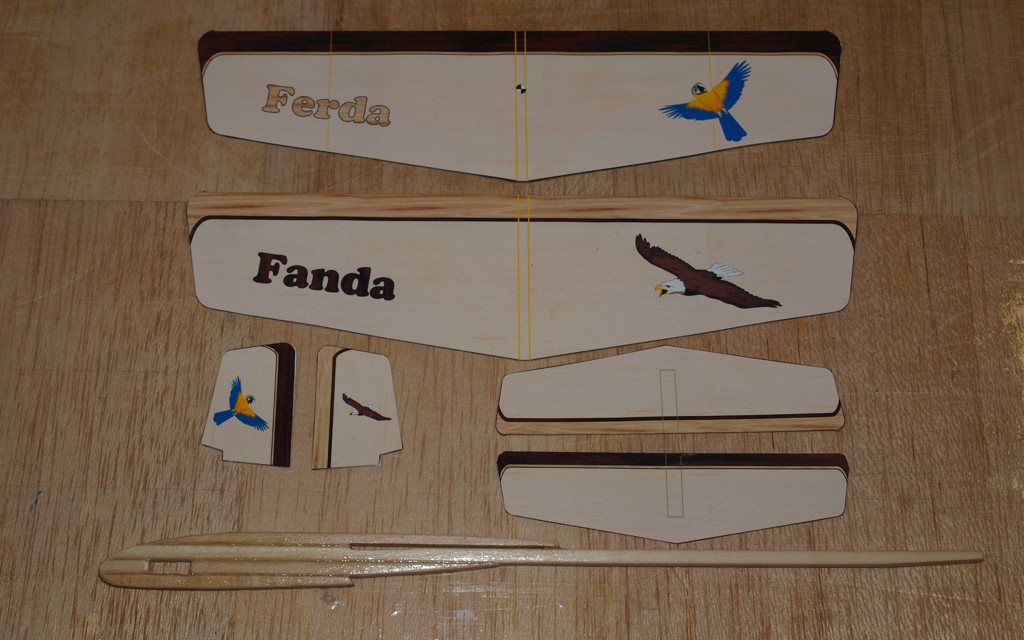

Tento model částečně vychází z předchozích modelu. Křídlo č.1 slepíte stejně jako křídla z předchozí vystřihovánky ve verzi vyztužené vázacím drátem a s příslušným vzepětím. Nezapomeneme vlepit do křídla výztuhu č.4. Stejně tak slepíme i výškovku č.2 (verze bez drátu).
Směrovku slepíme ze dvou polovin č.3.

Trup modelu tentokrát slepíme z lišt 4x4 mm. Nůžkami nebo hranou brousítka nakrátíme lišty na míry podle obrázku. (Lišty ABC a D) Postupně vybrousíme zkosení v zadní části lišty D (zářez pro vystřelování modelů), zkosení zadní části lišty C a prostor pro protažení křídla v lištách A a B.  Potom k sobě lišty slepíme stejně jako u brousítka. Pozor lištu A přilepte 14 mm od přední hrany lišty B. Trup necháme dobře zaschnout. Potom ho obrousíme do požadovaného tvaru brousítkem. V zadní části trupu, v místě přilepení výškovky č.2, lištu konicky sbrousíme o cca 1,5 mm nahoru (viz. obrázek trupu na vystřihovánce).

Přilepíme výškovku a po zaschnutí z jedné strany lišty i směrovku. Dbáme na kolmost obou ploch. Podle pravítka ohneme, v místě žlutých linek, křídlo do příslušného vzepětí (podle obrázku na vystřihovánce). Křídlo protáhneme otvorem v trupu modelu a zalepíme ho.

Zkontrolujeme souměrnost modelu a jeho vyvážení podle těžiště. Po zalétání modelu ho vystřelujeme nakloněný doprava a vzhůru pod úhlem cca 60 °.

Přeji hezké polétání.


Fotogalerii ke stavbě modelu najdete zde.

Soubor s vystřihovánkou naleznete zde.
