Část čtvrtá házedlo Béda

Část čtvrtá  – experimentální házecí kluzák Béda.

Experimentální je proto, že při jeho lepení budeme kombinovat různé způsoby lepení, různé materiály a různé konstrukce křídel a trupů modelu.

Dnes budeme ke stavbě kluzáku potřebovat zase nějaké drobnosti. Nejdůležitějším materiálem bude balsa a polystyren. Balsové prkénko středně tvrdé balsy o síle 1mm zakoupíte v prodejně modelářských potřeb. Pokud prodejnu ve svém okolí nemáte, použijeme další alternativní materiály. Například tenký polystyren (2mm), papír nebo polystyren. Polystyren použijeme z boxu pro přepravu teplého jídla z restaurace (návod v příštím čísle). Dále pak lepidlo, nejlépe UHU Holz Leim ( to budeme také potřebovat na příště). Toto lepidlo se obtížně shání, ale vyplatí se to. Budeme ho potřebovat pro lepení spojů v kombinaci materiálů dřeva a polystyrenu. Z nářadí pak kvalitní malý odlamovací nůž, brusnou houbičku a hrubší smirkový papír (zrnitost 80).

Odlamovací nůž je velice ostrý a nebezpečný. Proto s ním pracujeme pouze za asistence dospělé osoby. Při řezání dbáme na pořádek na pracovišti a nůž odkládáme uzavřený na jedno stále stejné odkládací místo. Řežeme na vhodné podložce (kuchyňské prkénko nebo staré rýsovací prkno). Při řezání na nůž příliš netlačíme. Pokud se nám nepodaří materiál napoprvé proříznout, řez opakujeme. Ale stále na nůž moc netlačíme. Je lepší řez několikrát opakovat, než se jednou pořezat. Řežeme ve směrech podle šipek na obrázku (plánek). Pokud bychom balsu řezali obráceně, mohli bychom se snáze pořezat, a to nechceme. Balsa je dřevo (rostlina). Jako i v ostatních rostlinách jsou dutá vlákna (něco jako brčko). Pomocí těchto vláken proudí v rostlině voda. Vlákna jsou v rostlině uspořádána rovnoběžně. Na prkénku balsy je to vidět docela hezky.

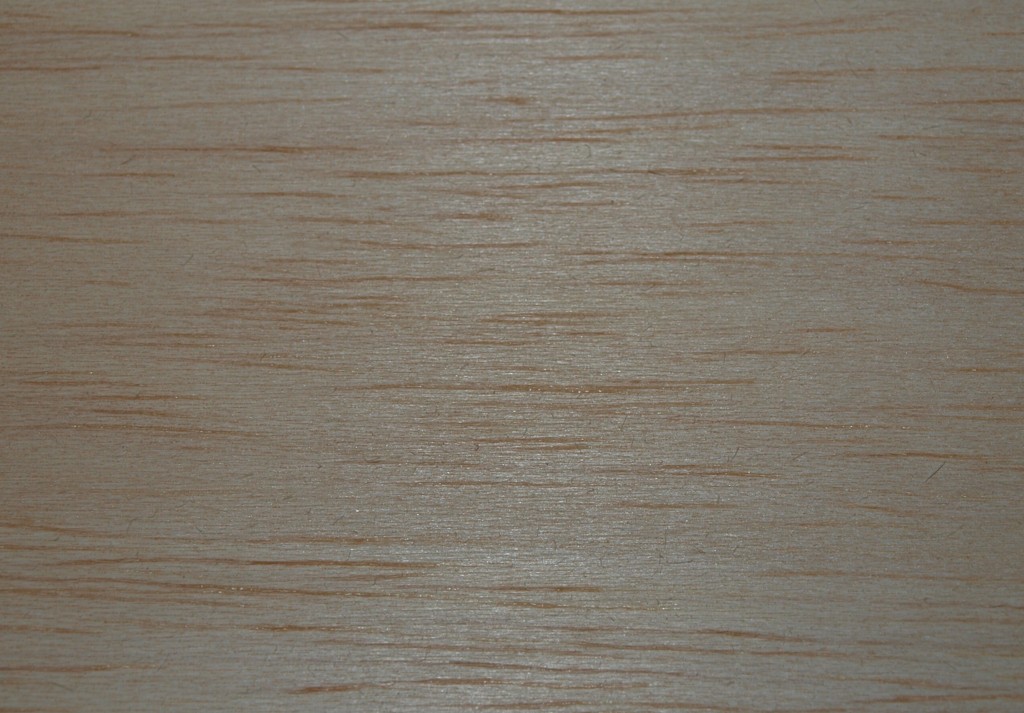

Vlákna nebo také léta jsou na prkénku rovnoběžná s jeho delší stranou. Pokud balsu řežete rovnoběžně s léty, pak se říká, že řežete po létech. Tento řez je méně náročný na použitou sílu při řezání. Pokud řežete prkénko balsy rovnoběžně s kratší stranou, pak řežete přes léta. Řezání je náročnější a musíte více tlačit. Proto se můžete i snáze pořezat. Pokud se při řezání balsy přesto říznete, nic se neděje. To se vám stane ještě mnohokrát. Je důležité nepanikařit (i když to bude bolet). Z tohoto důvodu řežete za dozoru dospělé osoby, která na vás dohlédne a případně i ošetří. Přesto buďte při řezání mimořádně opatrní.
Pokud se na řezání necítíte, můžete díly opatrně vystřihnout ostrými nůžkami.

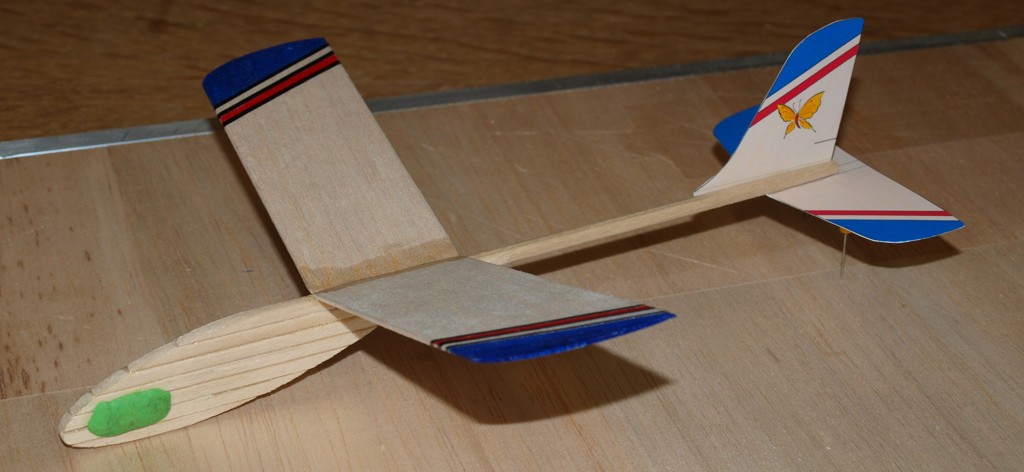

Házedlo Béda

Stavbu modelu zahájíme vytištěním vystřihovánky. Stejným způsobem jako u minulých modelů. Nejprve si model můžeme postavit ve verzi s papírovými křídly a trupem slepeným z lipových lišt na špízy. To už umíte, stavba je stejná jako u minulých modelů.
Další verzi modelu slepíme se dvěmi variantami křídel.
První varianta křídla je vytvořena z jedné vrstvy středně tvrdé balsy o síle 1mm.

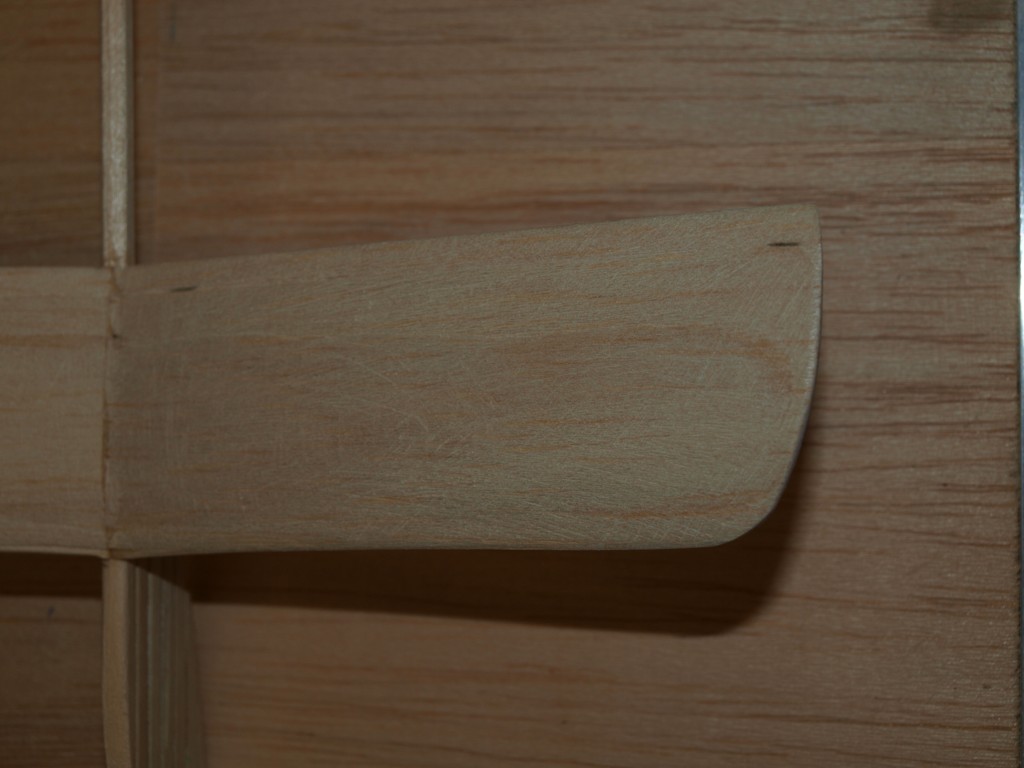

Tato varianta křídla je vhodná, pokud balsa, kterou máte k dispozici, je spíše tvrdší než středně tvrdá. Oproti papírovému křídlu je balsové křídlo pevnější a více při létání vydrží. Vystřihneme si šablonu křídla A. Položíme ji na prkénko balsy do některého z rohů delší stranou po létech (rovnoběžně s delší stranou prkénka) Šablonu obkreslíme (měkkou tužkou nebo fixou). Křídlo potom opatrně vyřízneme.

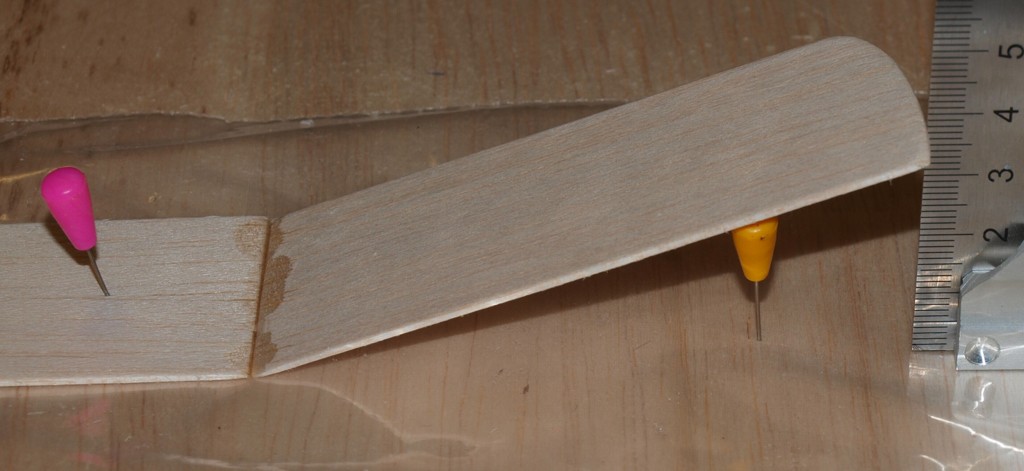

Postup opakujeme podle potřeb. Budeme potřebovat dvě poloviny křídla. Obě poloviny křídla k sobě přiložíme a brousítkem je obrousíme do stejného tvaru. Stejným způsobem obkreslíme a vyrobíme i výškovku a směrovku modelu. Křídlo slepíme lepidlem UHU Hart do příslušného vzepětí (viz. obrázek). Se vzepětím můžete opět trochu experimentovat, viz. minulé články.

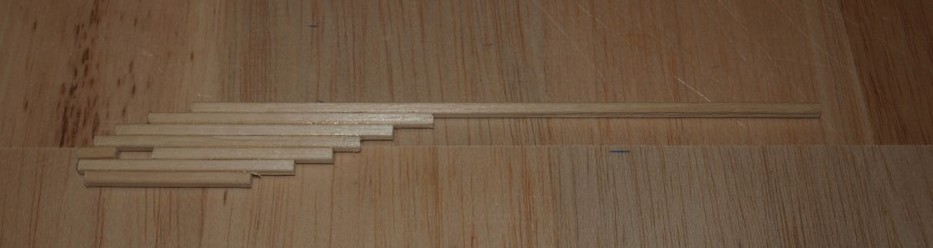

První verzi trupu opět slepíme stejným způsobem jako u Ferdy a Fandy, nejlépe opět z lipových šplejlí. Tentokrát ale využijeme šablonu A. Umístíme ji na rovnou pevnou podložku a překryjeme ji průhlednou igelitovou fólií. Nařezané lišty tak snadno přilepíme do požadovaných pozic. Vše necháme dobře zaschnout. Potom trup obrousíme do požadovaného tvaru. V prostoru výškovky zbrousíme lištu trupu o 1 – 2 mm.  Nakonec můžeme na boky hlavice přilepit barevné papírové bočnice z vystřihovánky.

Přilepíme křídlo, výškovku a směrovku, přičemž dbáme na souměrnost kluzáku. To průběžně kontrolujeme zepředu. Model vyvážíme v naší vyvažovačce z vidličky a můžeme jít létat.



Další alternativou je výroba křídla ze tří vrstev balsy 1mm. Tento způsob je vhodný zejména pokud je balsa měkčí a netroufáme si na vybroušení profilu křídla do klasického profilu.

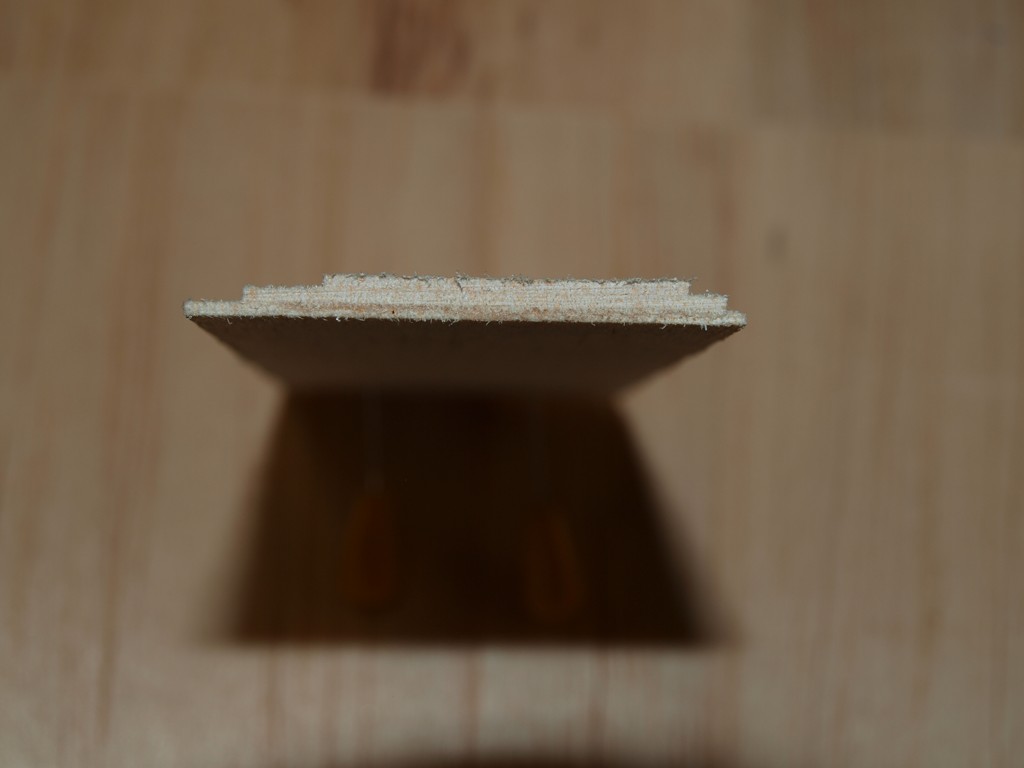

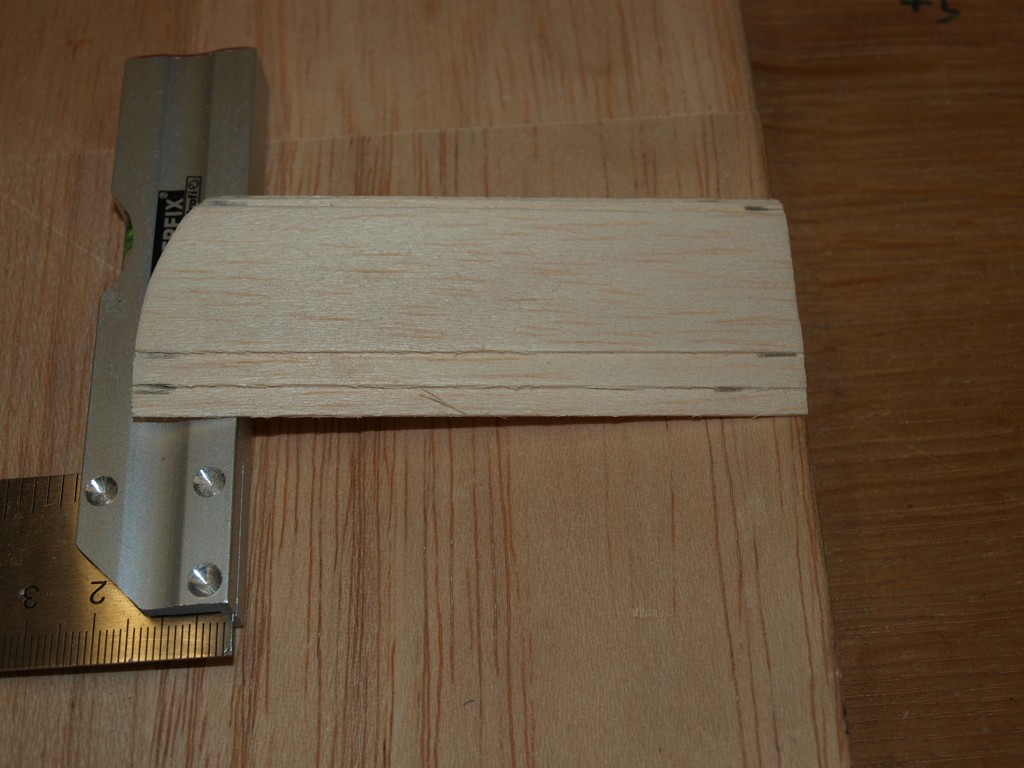

V této variantě se křídlo vrstvami zpevní a zároveň díky kaskádovému profilu v mírném počasí se prodlouží letové časy modelu. Tento profil křídla je výborný pro výuku broušení křídla do klasického profilu. Vyřízneme si podle všech tří šablon A B a C tři páry polovin křídel. Červené linky ze šablony překreslíme na jednotlivé díly křídla. (stačí značky)

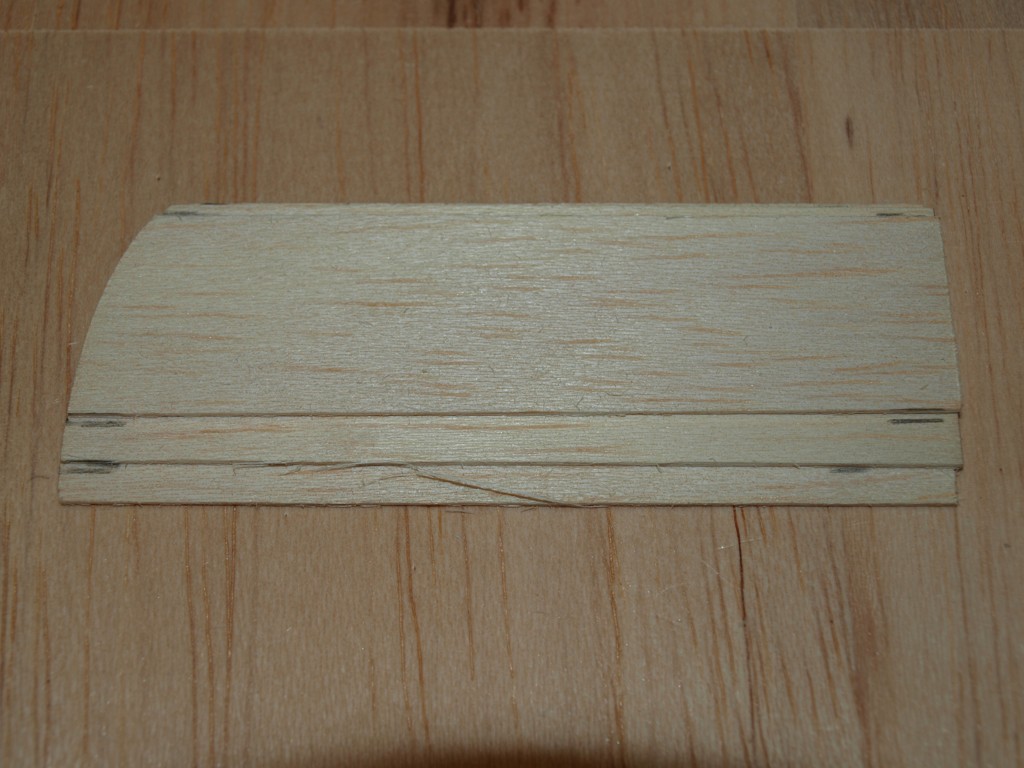

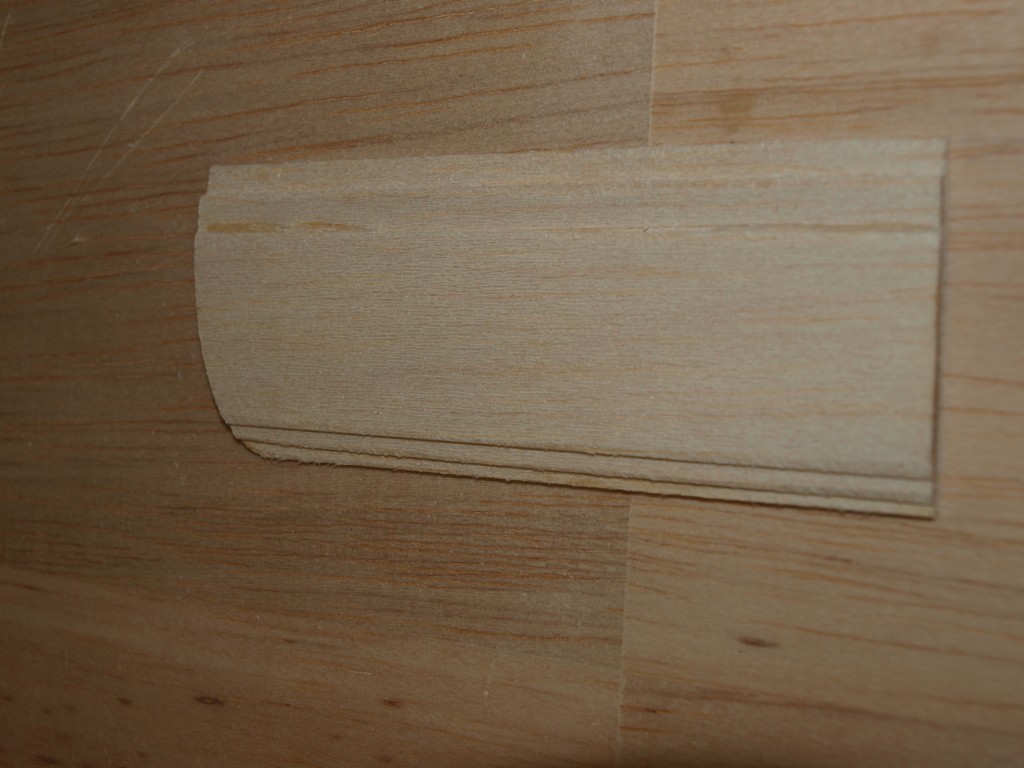

Jednotlivé páry pak postupně přilepíme na sebe do míst červených linek na šabloně.

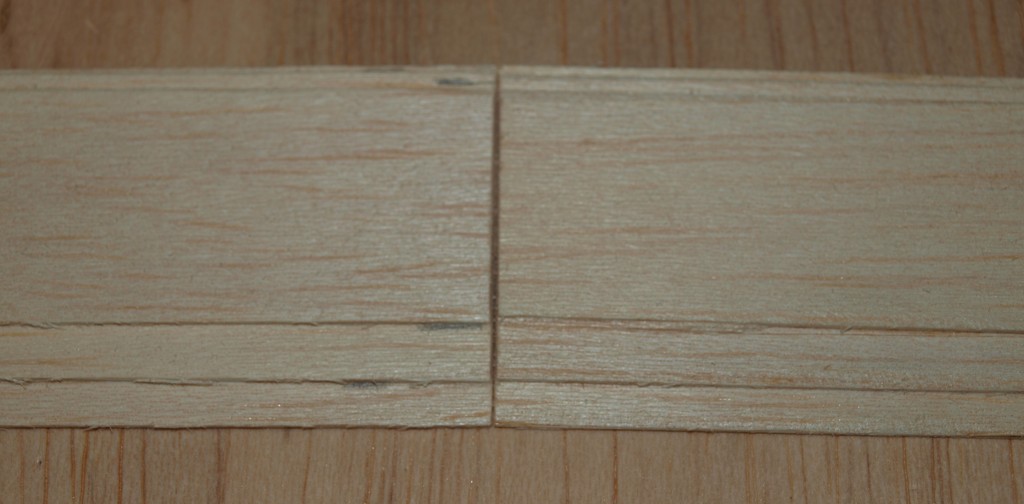

Zatížíme je a necháme je zaschnout. Není to složité, ale pracujte pečlivě. Spoj obou polovin křídla mírně zkosíme podle obrázku. Křídlo potom přilepíme do patřičného vzepětí.

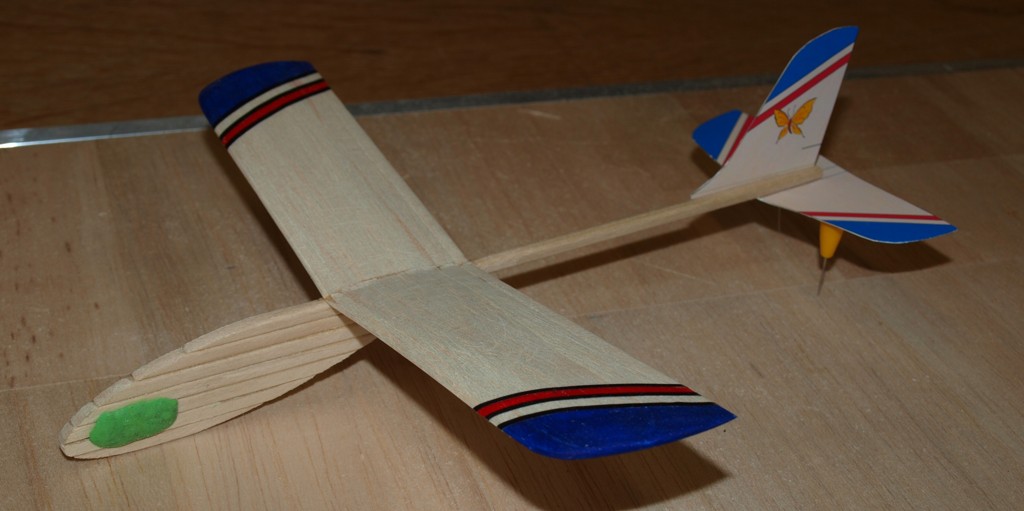

Křídlo přilepíme k trupu modelu, vyvážíme ho a hurá na letiště.

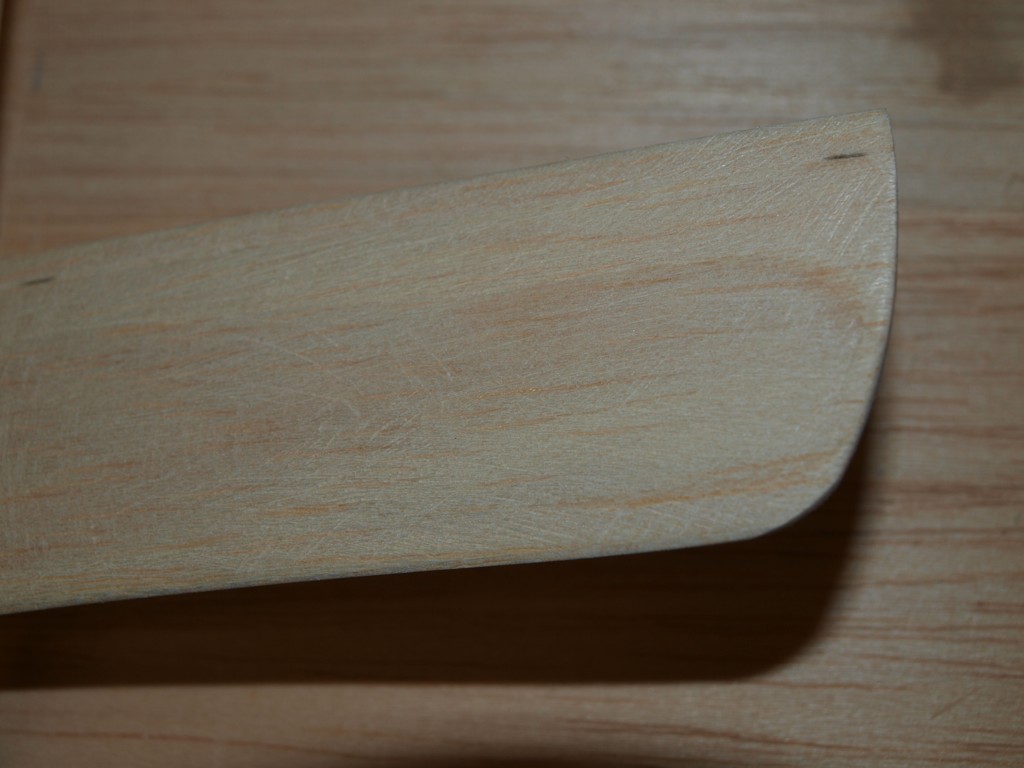

Další alternativa křídla vychází z té předešlé. Křídlo s kaskádovým profilem vybrousíme do profilu podle obrázku. Tato varianta je náročná na přesnost. Má všechny předešlé varianty křídla a zároveň vybroušený profil křídla proniká silnějším větrem lépe než kaskádový.

Při broušení křídla do profilu pro první hrubší broušení použijte brousítko se smirkovým papírem zrnitosti 80 - 180. Bruste opatrně do té doby, než se vám ztratí linky jednotlivých vrstev křídla. Vše pak ještě vyhlaďte brusnou houbičkou.

Tvar profilu křídla určuje letové vlastnosti modelu. Pokud si vyrobíte všechny verze tohoto modelu, s papírovým křídlem, z rovného balsového prkénka, vrstvené křídlo, křídlo obroušené do profilu a polystyrenové křídlo, získáte při létání přímé praktické zkušenosti, jak hodně ovlivňuje profil křídla jeho let v různých povětrnostních podmínkách. Jedna varianta křídla může při silném větru létat bezvadně, ale za bezvětří model nemusí létat vůbec. U dalších variant křídla to může být naopak. Pozorujte a učte se. Stejným způsobem můžete vyrobit i křídla k předešlým modelům a létáním s
nimi varianty modelů porovnat.
Pokračování příště.
