Část první – samokřídlo ARROW

Část první – samokřídlo ARROW

Prvním z připravených experimentálních modelů je model samokřídla ARROW.
Proč experimentání ?
Protože ho můžete vyrobit a provozovat několika způsoby. Můžete ho také různě experimentálně upravit podle svých představ. Jeho části budete moci postupně využít i u dalších modelů.

Co budete ke stavbě modelu potřebovat? Kopii vystřihovánky, vytištěnou na kvalitní papír o plošné hmotnosti 150 – 170 g/m2 (matný fotopapír), lepidlo – lepicí tyčinku Herkules, kancelářskou sponku nebo raději dvě. Volitelně pak rovný vázací drát na květiny o průměru 0,6 mm (seženete v každé prodejně květin) a savý papír. Dále pak pravítko, ostré nůžky (nemusí být špičaté, ale ostré ano) a párátko. Nejprve si, prosím, přečtěte celý návod ke stavbě modelu.

Návod k základní verzi modelu.

Stavbu zahájíme vystřižením hlavního dílu samokřídla č.1. Vystřihneme ho co nejpřesněji po jeho obvodu (černá linka). Potom pomocí pravítka s párátkem "narušíme" pevnost papíru v místě žluté linky. Díl křídla položíme na pevnou a hladkou podložku. Přiložíme pravítko ke žluté lince a jedním tahem ji „přejedeme“ párátkem. Tím nám vznikne v papíru jemný žlábek.
Křídlo otočíme bílou stranou nahoru. Nyní postupně ohneme všechny tři části přední hrany křídla (dílu č.1) směrem nahoru.

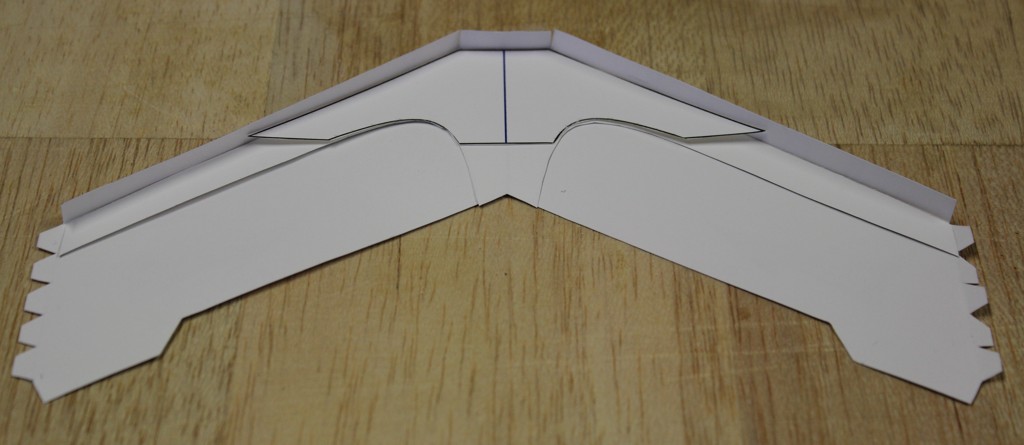

Pravítko přiložíme k vytvořenému žlábku a opatrně, podél pravítka papír ohneme. Vystřihneme díly křídla č.2 a 3. Oba díly postupně přilepíme na spodní stranu křídla díl č.1. Nejprve přilepíme díl č. 2 a na něj pak díl č.3.

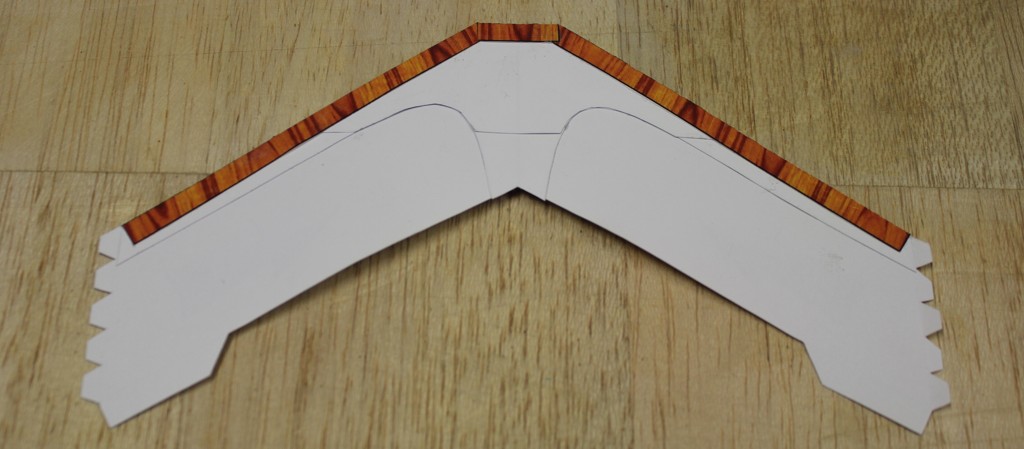

Potom dokončíme ohnutí přední hrany křídla (dílu č.1) a přilepíme ji k dílům č.2 a 3. Na křídlo položíme savý papír. Křídlo na rovné ploše zatížíme a necháme ho řádně zaschnout. Rovná plocha křídla je zárukou dobrého letu modelu. Po celou dobu lepení modelu dbáme na to, abychom lepidlem nepotřeli plochy dílů, které nebudeme lepit.
(Aby se vám nepřilepil savý papír ke křídlu modelu.)

Nyní slepíme trup modelu. Vystřihneme díly trupu č.6 a č.7. Postupujeme stejně jako u křídla modelu. Nejprve k sobě slepíme všechny díly č.7. potom k nim z boku přilepíme díly č.6..

Hlavici trupu vložíme mezi savé papíry a stejně jako křídlo ji zatížíme a necháme ji řádně zaschnout. Vystřihneme si díly č. 4 a č.5. Díl č. 4 opatrně prostřihneme. Zde pracujeme co nejpřesněji. Přesnost přímo ovlivňuje létání modelu.

Po zaschnutí křídla modelu ho opatrně podle pravítka uprostřed ohneme směrem nahoru.  Vzdálenost ohnutého křídla od podložky by měla být zhruba 5 cm.
 Na konce křídla postupně přilepíme stabilizátory č.4.

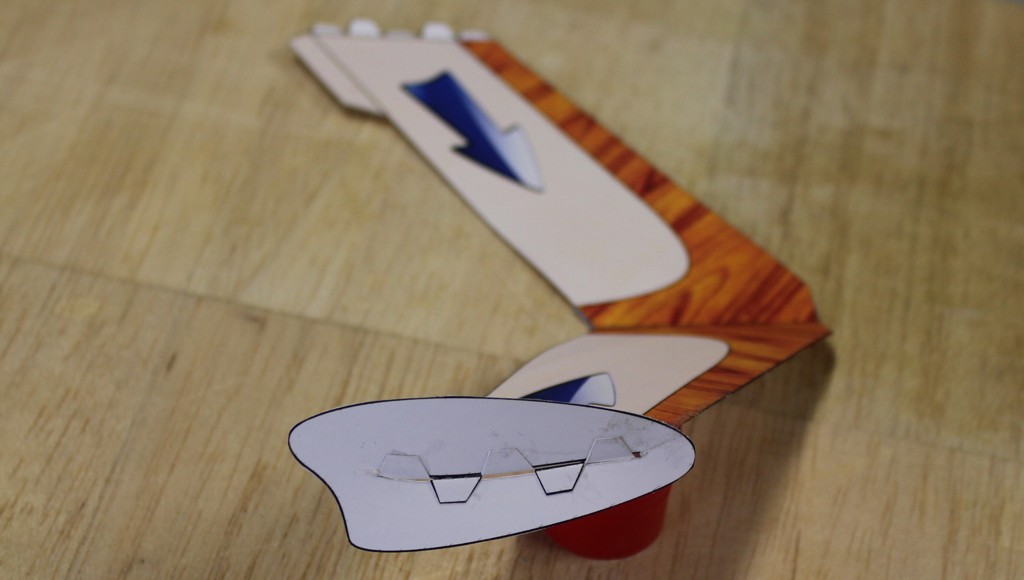

Díl č.1 protáhneme prostřiženou dírkou dílu č.4 na konec bílých ploch (až ke žlutá čáře ohybu). Bílé plošky konce křídla postupně ohýbáme nahoru a dolů a lepíme je k dílu č.4. Jakmile nám spoj zaschne přilepíme na díl č.4 díl č.5. Vše necháme zaschnout.

Nakonec ke křídlu dobře přilepíme trup modelu. Bílé plochy rozevřeme a přilepíme ke středu křídla modelu. Tím se nám i zafixuje vzepětí křídla modelu.





Zalétání modelu.

V této části článku nyní popíšu základní zalétání modelu. (Podrobněji příště).

Základem úspěchu je dobře slepený model, který má pokud možno nezkroucené, rovné křídlo.

Na hlavici modelu navlékneme jednu kancelářskou sponku.

Model hodíme v mírném sklonu před sebe. Bude třeba trochu cviku při odhadu síly hodu modelu a trochu trpělivosti. Nelekejte se, pokud Vám model na poprvé ideálně nepoletí. Jakmile docílíme nějakého klouzavého letu modelu, dobře pozorujeme jeho let.

Pokud model rychle padá k zemi, postupně posunujeme sponku blíže ke křídlu modelu. Let modelu by se měl postupně prodlužovat. Pokud model při letu jakoby houpá, sponku naopak posunujeme po hlavici směrem od křídla, případně přidáme druhou. Model zalétáváme tak dlouho, dokud nedocílíme plynulého klouzavého letu. Pokud se nám model při letu stáčí na některou stranu, můžeme let kompenzovat mírným ohnutím klapky nahoru opačné poloviny křídla, než na kterou model zatáčí. Po úspěšném zalétání můžeme model vystřelovat pomocí běžné gumičky a tím dosáhnout i delších letů.

Při létání s modelem dbáme na vlastní bezpečnost i bezpečnost ostatních. Nelétáme u silnice nebo v nepřehledném terénu. Model nikdy nevystřelujeme proti jiným osobám nebo zvířatům.
pokračování příště
Fotogalerii ke stavbě modelu najdete zde.

Soubor s vystřihovánkou naleznete zde.
